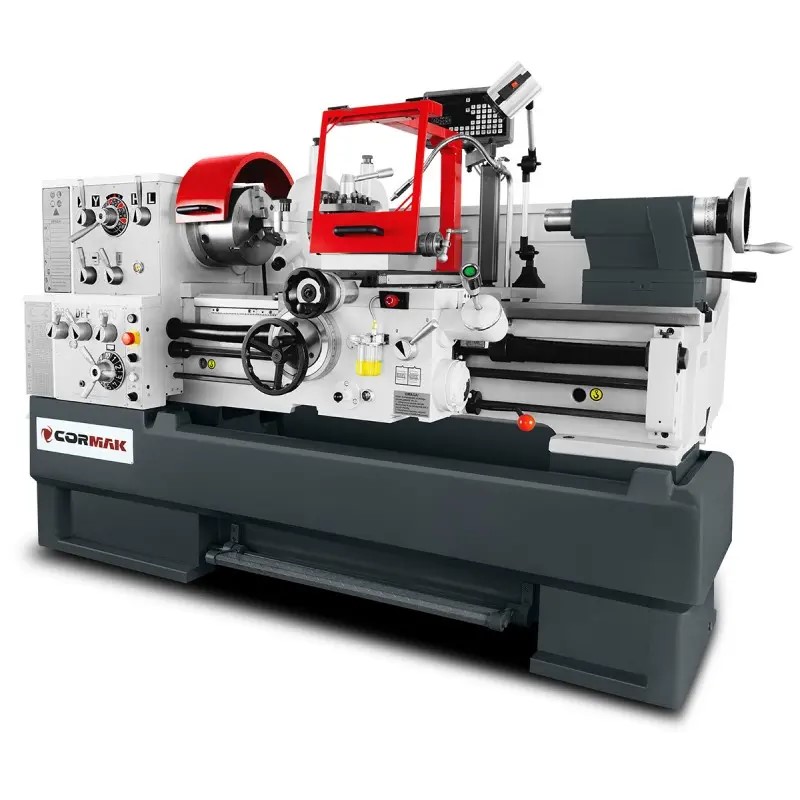

Univerzální soustruh CORMAK TORNADO 460x1000

Detailní popis produktu

✅ Průmyslový kovový soustruh CORMAK TORNADO 460x1000 - 2x větší odlitek a pevná litinová konstrukce lůžka, vybavený 12-rychlostní převodovkou s výkonným indukčním motorem 5,5 kW/400V - maximální krouticí moment. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické parametry:

• Průměr otáčení nad lůžkem: ø460 mm
• Průměr otáčení nad příčnými sáněmi: ø274 mm
• Průměr otáčení ve vybrání průměr x šířka: 690 mm x 240 mm
• Výška hrotu: 230 mm
• Vzdálenost mezi hroty: 1000 mm
• Šířka lůžka: 300 mm
• Maximální průřez nože: 25 x 25 mm
• Celkový posuv příčných saní: 290 mm
• Celkový posuv horních saní: 120 mm
• Průměr otvoru vřetene: ø82 mm
• Hrot vřetene: D1-8
• Objímka vřetena (kužel): ø90 (1:20)
• Počet otáček vřetene: 12
• Rozsah otáček vřetene: 25-2000 ot./min
• Průměr vodicího šroubu a závity: ø35mm x 6mm
• Stoupání palcového závitu: Stoupání 2-112 TPI (závitů na palec) (60)
• Metrické závity: 0,1-14 mm (41)
• Moduly převodů: 0,1-7M.P. (34)
• Podélný posuv: 0,031-1,7 mm/ot. (42)
• Příčný posuv: 0,014-0,784 mm (42)
• Celkový zdvih pinoly ložiska koníku: 120 mm
• Průměr pinoly ložiska koníku: ø60 mm
• Převodové moduly: MT č. 1 4
• Motor pohonu vřetene: 5,5 kW
• Motor čerpadla chladicí kapaliny: 0,09 kW
• Rozměry stroje (DxŠxV): 2170x1040x1340
• Hmotnost: 2105 kg

Hlavní výhody:

• Všestranné použití: Soustruh je ideální pro různé úkoly, jako je vnitřní a vnější soustružení, kužel, metrické, palcové, modulární a DP závitování, leštění, vrtání a protahování.
• Stabilní konstrukce: Litinové lůžko o šířce 300 mm je kaleno a přesně vybroušeno, což zajišťuje vysokou redukci vibrací a stabilní pracovní podmínky i při velkém zatížení.
• Digitální přesnost: Přístroj je vybaven digitálním odečítaním na dvou osách (podélná, příčná), který díky optickým měřicím pravítkám zobrazuje přesné hodnoty posunu na obrazovce.
• Vysoce kvalitní vřeteno: Zesílený systém ložisek ve vřetenu a velký průchod 82 mm zaručují optimální efektivitu při práci.
• Efektivita a produktivita: Systém rychlého podélného a příčného posuvu na joysticku výrazně zkracuje čas obrábění a tvrzená a broušená ozubená kola v převodu vřetena zajišťují dlouhou životnost a spolehlivost.
• Široká škála možností závitování: Díky funkci závitování (metrické, palcové, modulární a DP), vpravo a vlevo a možnosti měnit parametry bez nutnosti výměny ozubených kol, se práce stává rychlejší a pohodlnější. Rozsah podporovaných závitů zahrnuje: metrický (41) od 0,1 do 14 mm, palcový (60) od 2 do 112 T.P.I., modulární (34) od 0,1 do 7 M.P. a DP (50) od 4 do 112 D.P.
• Přesné počítání závitů: Soustruh je vybaven hodinami pro soustružení závitů, které umožňují rychlé nastavení suportu do původní polohy po odšroubování matice vodicího šroubu.
• Ergonomie a snadné použití: Intuitivní ovládací panel na převodovce umožňuje rychlé nastavení otáček vřetena a automatický posuv.
• Obrábění velkých obrobků: Výměnný lůžkový můstek umožňuje soustružení velkých obrobků do průměru 690 mm a délky 240 mm (s odstraněným můstkem), což zvyšuje rozsah schopností stroje.
