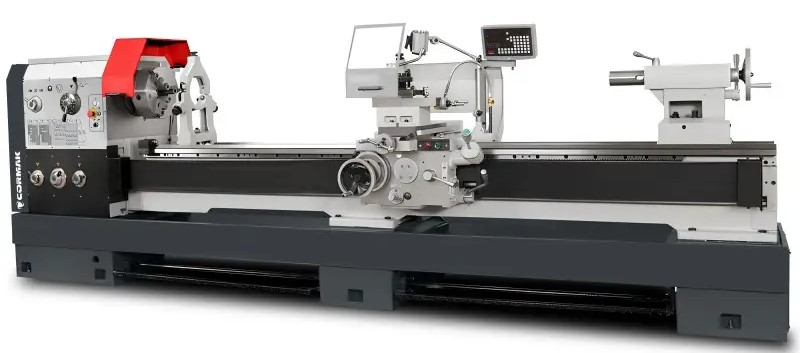

Univerzální soustruh CORMAK GOLIAT 660x4000

Detailní popis produktu

✅ Průmyslový soustruh na kov CORMAK GOLIAT 660 x 4000 mm - pevná litinová konstrukce lůžka, vybavený 12-rychlostní převodovkou s výkonným indukčním motorem 7,5 kW/400 V - maximální točivý moment, velký průchod. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, soustružení kuželem, metrické a palcové závitování, vrtání a protahování. Soustruh série GOLIAT byl vytvořen speciálně pro průmyslovou výrobu velkých komponentů. Používá se v průmyslových provozech pro sériovou a střednosériovou výrobu.

Technické údaje

• Max. průměr otáčení nad lůžkem: Ø660 mm
• Max. průměr otáčení nad suportem: Ø420 mm
• Max. průměr otáčení v dutině můstku: Ø870 mm
• Délka výběru: 240 mm
• Vzdálenost mezi hroty: 4000 mm
• Max. délka otáčení: 3950 mm
• Průchod vřetene: Ø105 mm
• Průměr a úhel kužele vřetene: Ø113 mm 1:20
• Hrot vřetene: D1-8 CAMLOCK
• Otáčky vřetene: 12 rychlostí (36-1600 ot./min.)
• Počet a rozsah podélných posuvů: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah příčných posuvů: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 TPI rozteče na palec)
• Modulární závit: 18 (0,5-7 mm)
• DP závit: 24 (56-4 DP)
• Rychlý podélný posuv: 4,5 m/min.
• Rychlý příčný posuv: 1,9 m/min.
• Rozteč vodicích šroubů: 12 mm
• Vzdálenost osy vřetena od povrchu nástroje: 28 mm
• Velikost nástroje: 25x25 mm
• Max. posuv horních saní: 145 mm
• Max. posuv příčných sání: 380 mm
• Průměr pinoly koníku: 75 mm
• Kužel koníka: MT5
• Max. posuv pinoly koníku: 150 mm
• Příčný posuv koníku: ±15 mm
• Hlavní motor S1/S6: 7,5/9 kW / 400V
• Rychloposuvový motor: 250W
• Čerpadlo chladící kapaliny: 60W, 25 L/min.
• Rozměry d/š/v: 5500 x 1100 x 1450 mm
• Hmotnost: 5 200 kg

Hlavní výhody:

• Univerzální soustruh CORMAK GOLIAT 660 x 4000 lze použít pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové modulární a DP závitování, vrtání a protahování.
• Pevná litinová konstrukce lůžka zajišťuje maximální snížení vibrací. Lůžko je navíc tvrzeno a precizně broušeno. Lůžko stroje je mimořádně odolné vůči kroucení a nevibruje, což je základní podmínkou přesného soustružení.
• Centrální systém přepínání podávání, vodicí šroub a podávací hřídel pro řezání závitů.
• Digitální údaj funguje ve (3) třech osách pohybu: podélná, příčná, horní sáně. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh vybaven vysoce kvalitním zesíleným systémem uložení vřetena. Moderní ložisko hlavního vřetena s kuličkovými ložisky.
• Optimální pracovní výsledky zajišťuje velký průchod vřetene 105 mm, středová vzdálenost 4000 mm, 3-čelisťové sklíčidlo soustruhu 320 mm a výkonný 7,5 kW motor.
• Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.
• Kalené a broušené převody ve vřetenovém převodu – zajišťují dlouhodobou provozní stabilitu.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu na převodovce.
• Široká škála soustružených závitů: metrický (22) 1 - 14 mm, palcový (25) 2-28 T.P.I, modulární (18) 0,5-7 M.P., D.P. (24) 4-56 D.P. Soustružení pravých a levých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu několika přechody, aby se suport rychle a manuálně vrátil do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení větších prvků. Tento model soustruhu umožňuje obrábění maximálního průměru 870 mm s odstraněným můstkem.
