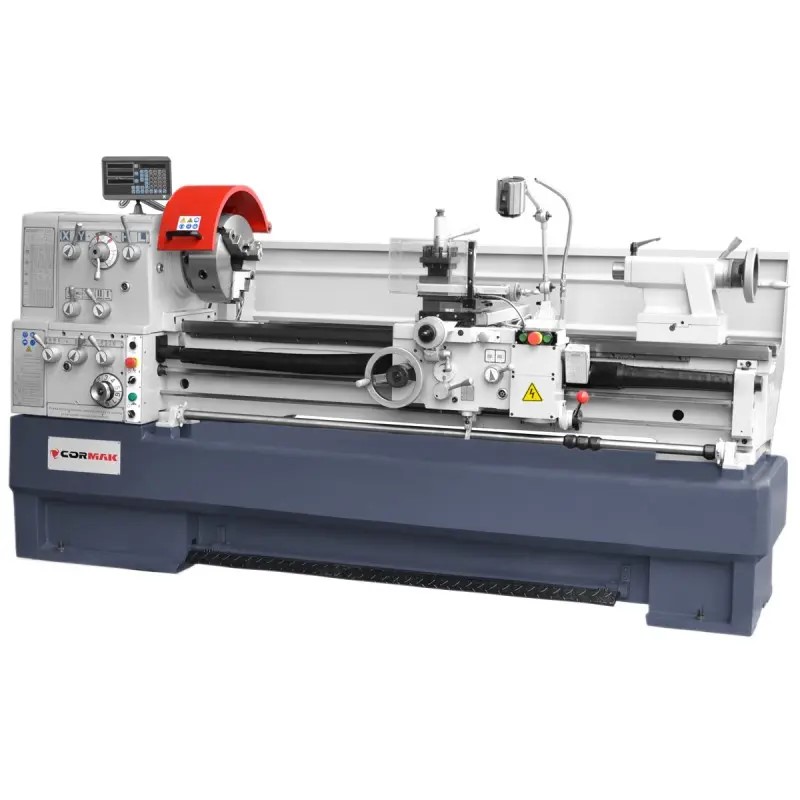

Univerzální soustruh CORMAK 460 x 1500

Detailní popis produktu

✅ Průmyslový kovový soustruh CORMAK 460 x 1500 - pevná litinová konstrukce lůžka, vybavený 12-rychlostní převodovkou s výkonným indukčním motorem 5,5 kW/400V - maximální točivý moment, velký průchod vřetena 80 mm. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické parametry

• 3-čelisťové sklíčidlo: 250 mm
• Max. průměr otáčení nad lůžkem: 460 mm
• Průměr otáčení nad suportem: 260 mm
• Průměr otáčení v dutině můstku: 690 mm
• Délka točení v pevných středech: 1500 mm
• Max. délka instalovaného dílu (upínací sklíčidlo/střed): 1400 mm
• Šířka lůžka: 300 mm
• Průchod vřetene: 80 mm
• Otáčky vřetene: 12 rozsahů 25 - 1700 ot./min.
• Rozsah otáček vřetene: 25, 40, 55, 75, 115, 170, 250, 375, 560, 750, 1100, 1700 ot./min.
• Hrot vřetene: D1-8 CAMLOCK
• Kužel vřetena: MK7
• Rozměry držáku soustruhu: 110 x 110 x 42 mm
• Maximální rozměry nástroje: 25 x 25 mm
• Rozsah posuvu horných saní: 125 (0,02) mm
• Rozsah příčného posuvu: 295 (0,05) mm
• Podélný rozsah posuvu: 1120 (0,1) mm
• Metrický závit: (41) 0,1 - 14 mm
• Palcový závit: (60) 2-112 T.P.I
• Modulární závit: (34) 0,1-7 M.P.
• Závit D.P.: (50) 4-112 D.P.
• Počet a rozsah podélných posuvů: (42) 0,031-1,7 mm/ot.
• Počet a rozsah příčných posuvů: (42) 0,014-0,784 mm/ot.
• Zrychlený posuv: ano
• Prodloužení pinoly koníku: 130 (0,02) mm
• Průměr pinoly koníku: 60 mm
• Kužel pinoly koníka: MK4
• Výkon hlavního motoru S1/S6: 5,5/6,6 kW/ 400V
• Výkon čerpadla chladící kapaliny: 0,1 kW
• Rozměry d/š/v: 2700 mm x 1080 mm x 1650 mm
• Hmotnost (netto): 2125 kg

Hlavní výhody:

• Univerzální soustruh CORMAK 460 x 1500 lze použít pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové modulární a DP závitování, vrtání a protahování.
• Pevná litinová konstrukce lůžka zajišťuje maximální snížení vibrací. Lůžko je navíc vytvrzeno a precizně vybroušeno. Vhodná šířka lůžka 300 mm zajišťuje stabilní a přesné pracovní podmínky.
• Digitální údaj funguje ve (3) třech osách pohybu: podélná, příčná, horní sáně. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh vybaven vysoce kvalitním zesíleným systémem uložení vřetena.
• Optimální pracovní výsledky zajišťuje velký 80 mm průchod vřetena, 250 mm 3-čelisťové sklíčidlo soustruhu a výkonný 5,5 kW motor.
• Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.
• Kalená a broušená ozubená kola ve vřetenovém převodu – zajišťují dlouhodobou provozní stabilitu.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu na převodovce.
• Široká škála soustružených závitů: metrický (41) 0,1 - 14 mm, palcový (60) 2-112 T.P.I, modulární (34) 0,1-7 M.P., D.P. (50) 4-112 D.P. Soustružení pravých a levých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu v několika přechodech, aby se suport rychle a manuálně vrátil do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení větších prvků. Tento model soustruhu umožňuje obrábění maximálního průměru 690 mm s odstraněným můstkem.
