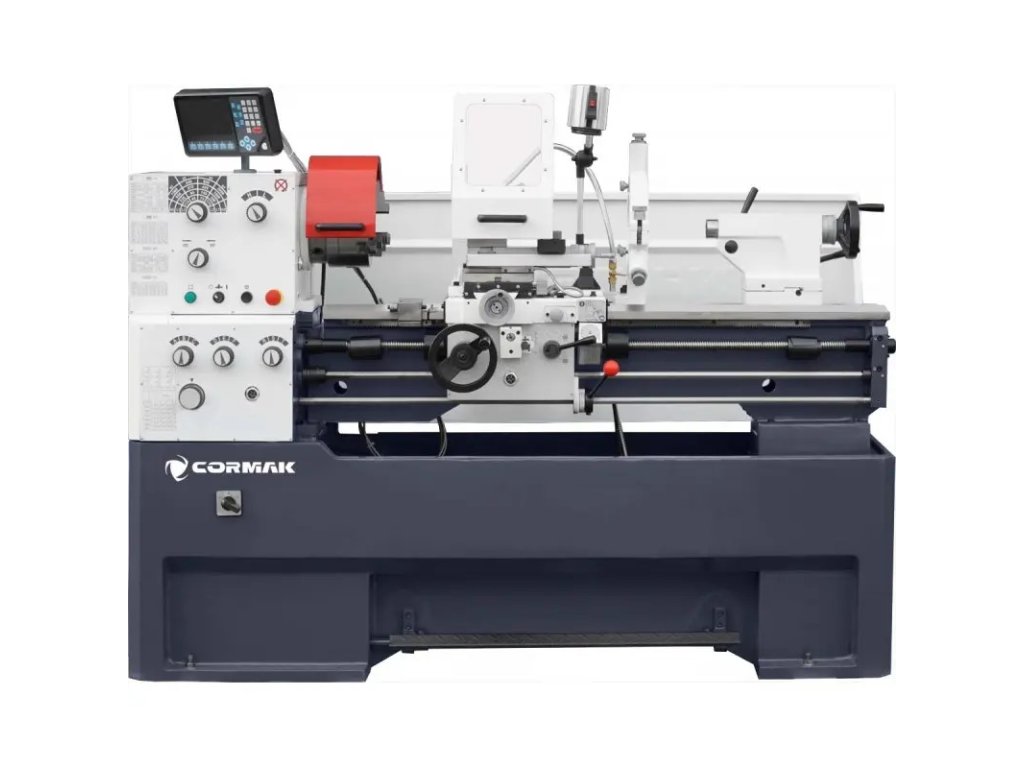

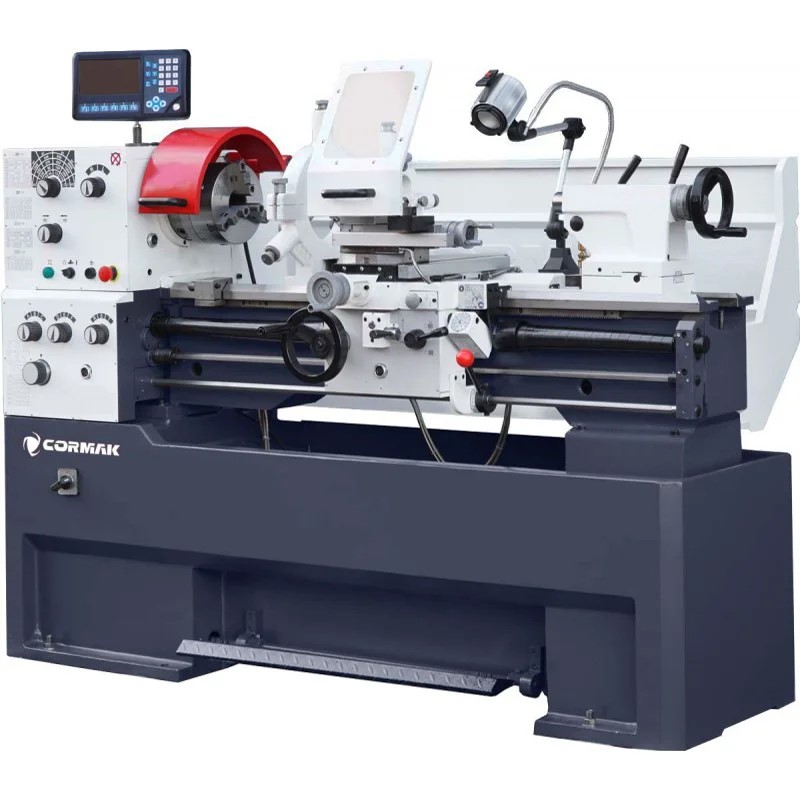

Univerzální soustruh CORMAK 420x1100

Detailní popis produktu

✅ CORMAK 420x1000 (TU4211) je průmyslový kovový soustruh s pevnou konstrukcí litinového lůžka. Vybaven 16-stupňovou převodovkou s indukčním motorem se dvěma výkonovými rozsahy (3/4,5 kW), poskytujícími největší točivý moment. Tento univerzální soustruh, speciálně navržený pro soustružení tvrdé oceli a mechanické soustružení, zvládne různé úkoly včetně soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrického a palcového závitování, vrtání a protahování.

✅Mezi klíčové vlastnosti patří pevná litinová konstrukce lůžka, která účinně snižuje vibrace a tvrzené a přesně broušené lůžko. Digitální odečet ve třech osách pohybu (podélná, příčná, horní sáně) umožňuje přesné sledování pohybů. Soustruh má kvalitní, zesílený systém uložení vřetena, velký průchod vřetena (52 mm), kalená a broušená ozubená kola v převodu vřetena.

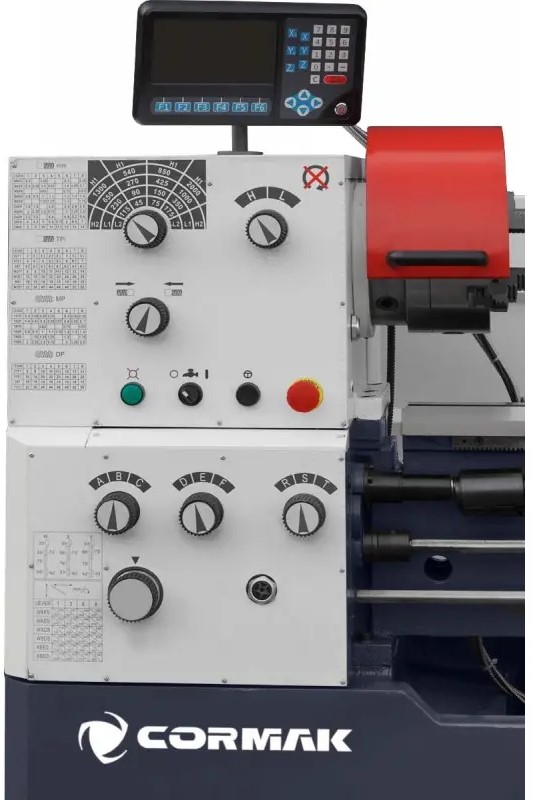

✅Díky vhodné šířce lůžka (250 mm) zajišťuje soustruh stabilní a přesné pracovní podmínky. Je vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatickým podélným a příčným posuvem a snadným nastavením otáček vřetena a automatickým posuvem z ergonomického ovládacího panelu na převodovce.

✅Kromě toho vám soustruh nabízí širokou škálu soustružených závitů, jako jsou metrické, palcové, modulární a D.P. Použití hodin k soustružení závitů umožňuje přesné počítání závitů, což výrazně šetří čas. Tento model má také vyměnitelný můstek, který umožňuje soustružení větších obrobků, jako jsou kotouče, díky čemuž je ideální pro různé průmyslové použití.

Specifikace:

• Max. průměr otáčení nad lůžkem: φ 420 mm
• Max. průměr otáčení ve vybrání můstku x šířka: φ 580x204
• Točný průměr přes příčný suport: φ 255 mm
• Výška středu vřetene k lůžku: 205 mm
• Výška středu vřetene k zemi: 1180 mm
• Max. vzdálenost mezi hroty: 1100 mm
• Šířka lůžka: 250 mm
• Max. velikost držáku nástroje (ŠxV): 20x20 mm
• Max. posuv příčného suportu: 230 mm
• Maximální zdvih horních saní: 145 mm

Hlavní údaje vřetena:

• Vrtání vřetene: φ 52 mm
• Hrot vřetene: D1-6
• Kužel redukčního pouzdra vřetena: MT6/MT4
• Počet otáček vřetene: 16
• Rozsah otáček vřetene: 45 ~ 2000 ot./min.

Závity, rozsah a typ posuvu:

• Průměr vodicího šroubu: φ 28 mm
• Rozsah a počet metrických závitů: 0,2 ~ 14 mm (44 typů)
• Rozsah a počet palcových závitů: 2~56TPI (42 typů)
• Rozsah a počet modulárních závitů: 0,2 ~ 3,5 MP (34 typů)
• Rozsah a počet závitů: DP 8 ~ 56DP (25 typů)
• Podélný posuv: 0,030 ~ 2,062 mm/ot (24 druhů)
• Příčný posuv: 0,005 ~ 0,365 mm/ot. (24 druhů)

Údaje koníka soustruhu:

• Zdvih pinoly koníku: 120 mm
• Průměr pinoly koníku: φ 50 mm
• Vnitřní kužel pinoly koníka: MT4

Rozměr motoru soustruhu:

• Výkon hlavního motoru: 3/4,5kW
• Výkon chladicího čerpadla: 0,125 kW

Hmotnost a rozměry soustruhu:

• Celkové rozměry (DxŠxV): 198x90x142 cm
• Čistá hmotnost: 1450 kg
• Celková hmotnost soustruhu: 1550 kg
