Pásová pila STILER G5025

Detailní popis produktu

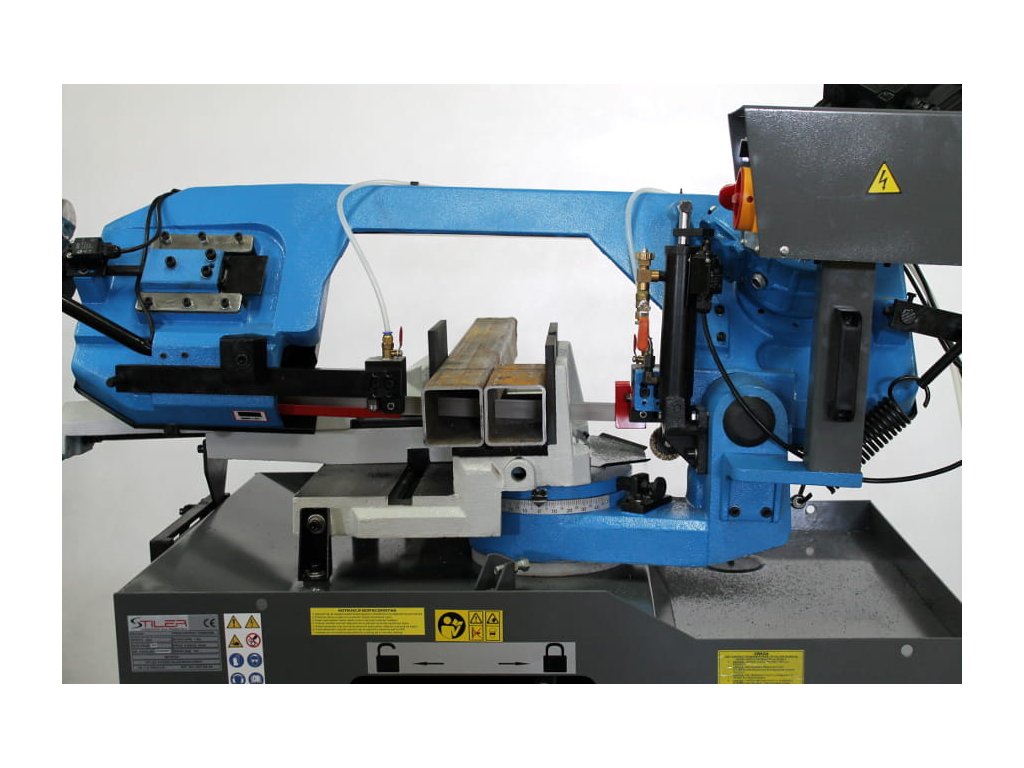

Originální pásová pila STILER G 5025

✅ Běžně používané v zámečnických, výrobních a řemeslných dílnách.

✅ Nový model využívá výkonnější třífázový motor vybavený dodatečnými ochranami, bezúdržbový hydraulický válec nové generace, kapalinové chlazení v uzavřeném systému s velkou drenážní nádrží.

✅ Kromě toho jsou vodítka vybavena slinutými karbidy, což se promítá do vyšší přesnosti u sériových řezů.

✅ Hlavními výhodami stroje jsou: otočné rameno od - 45º do 60º (otočné v obou směrech), hydraulický válec nové generace, silnější 1,5 kW motor, efektivnější chladící systém.

Technická data

• Ø max.: 250 mm
• V x Š max.: 310 x 210 mm
• Velikost řezného pásu: 2715 x 27 x 0,9 mm
• Napájení: 3 fázové 400V 1,5 kW
• Reg. pokles ramene: Hydraulický válec
• Lineární rychlost pásu: 36 / 72 m/min
• Rychlost řezání: plynule 0-50 m/min
• Otočné rameno vpravo: do 60º
• Otočné rameno doleva: až 45º
• Rozměry: 1055x745x1850mm
• Výška základny svěráku: 765 mm
• Hmotnost: 350 kg

 V sestavě:

• Kompletní stroj
• Řezací páska
• Koncentrát chladicí kapaliny
• Uživatelská příručka
• CE certifikát

 Rozsah řezu:

0° úhel:
♦ Trubka - ø250 mm
♦ Profil - 310 x 210 mm
♦ Čtverec - 240 x 240 mm

45° úhel vpravo:
♦ Trubka - ø200 mm
♦ Profil - 200 x 140 mm
♦ Čtverec - 180 x 180 mm

Úhel 60° vpravo:
♦ Trubka - ø120 mm
♦ Profil - 120 x 95 mm
♦ Čtverec - 100 x 100 mm

45° úhel vlevo:
♦ Trubka - ø150 mm
♦ Profil - 170 x 90 mm
♦ Čtverec - 150 x 150 mm

Specifikace:

✅ Pásová pila typu STILER G5025 umožňuje řezání v rovině kolmé na osu řezaného materiálu nebo pod libovolným úhlem v rozsahu od -45 do +60 stupňů. Odříznutý kus může být podáván ručně nebo přes jakékoli podávací zařízení.
✅ Tělo je vybaveno pohodlným omezovačem úhlu řezu, díky kterému můžeme trvale nastavit úhel 0 a 45 stupňů.
✅ Obsluha spustí stroj stisknutím startovacího tlačítka a nastaví rychlost řezání. Po dokončení řezu se stroj automaticky zastaví a operátor manuálně zvedne rameno do výchozí polohy. Tento model je vhodný pro kusovou a malosériovou výrobu a díky své robustní konstrukci dokáže řezat širokou škálu materiálů včetně nerezové oceli, nástrojové oceli, plných materiálů a profilů. Zařízení umožňuje úhlové řezání materiálu otáčením ramene doleva a doprava.
✅ Posuv při řezání je gravitační na principu proudění oleje ve dvoukomorovém hydraulickém válci. Přiměřené rychlosti klesání ramene je dosaženo díky ventilu regulujícímu průtok oleje mezi komorami.

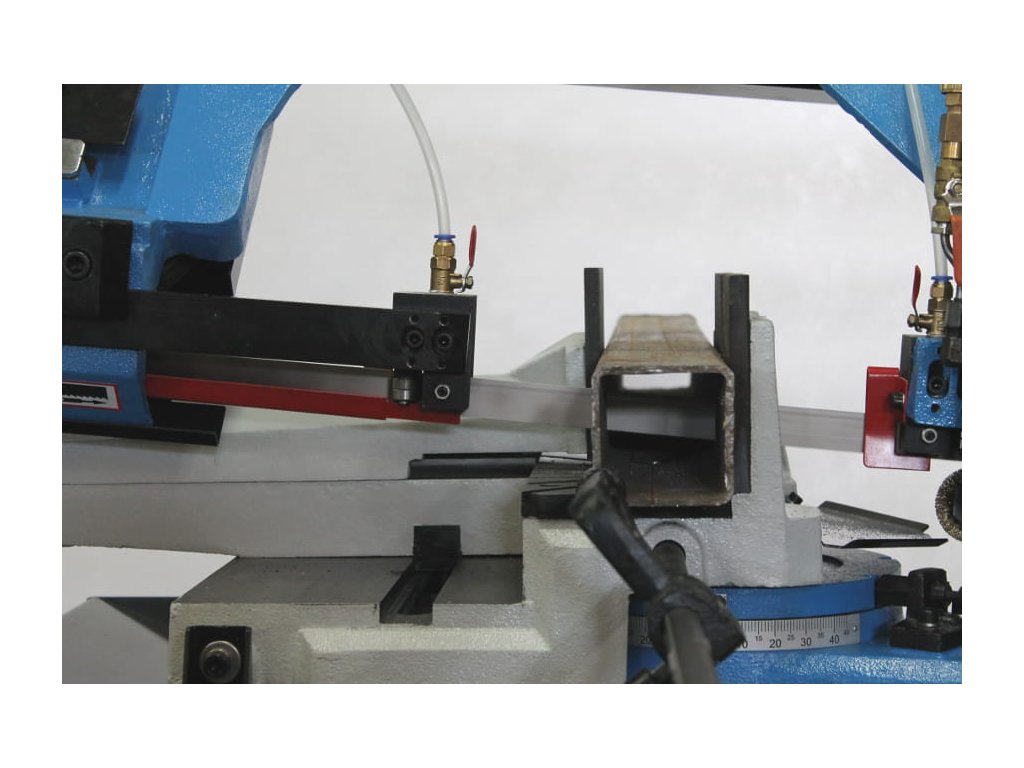

✅ Vodidla pilového kotouče jsou vybavena tvrdokovovými plotnami - slinuté karbidy a systémem valivých ložisek. Za přesnost a přímost řezu jsou zodpovědné právě KARBIDOVÉ VODIČE.
✅ Masivní, stabilní a propracovaná konstrukce a rameno z rovnoměrné litiny poskytují stroji velmi vysokou tuhost a stabilitu při řezání, což zajišťuje přesnost řezu a dlouhý bezproblémový provoz. Konstrukce a použití 27 mm širokého řezacího pásu umožňuje plně provádět vícesériové řezy jak profilů, tak i úplných detailů.
✅ Rychlost řezání je regulována hydraulickým válcem.
✅ Stroj je vybaven tažnou pružinou a rychlým přítlakem svěráku.
✅ Sada obsahuje váleček podávající řezný materiál a doraz délky řezaného materiálu.
✅ Rychlost posuvu se reguluje na ovládacím panelu frézy. Na výběr jsou dvě rychlosti řezného pásu: 36 a 72 m/min.
✅ Ve spodní poloze ramene (po řezání materiálu) se automaticky vypne pohon řezacího pásu a chladicí systém.
✅ Bezpečnost zajišťují ochranné kryty řezacího pásu a mikrospínače, které zastaví motor po ukončení řezacího cyklu nebo otevření některého z krytů, doplňková ochrana spočívá v automatickém vypnutí řezače v případě přetržení řezacího pásu.
✅ Motor je vybaven tepelnými pojistkami nové generace.
✅ Základna je postavena jako pevná karoserie svařená z ocelových plechů. Uvnitř je samostatná nádrž na chladící kapalinu s elektrickým čerpadlem a velká odtoková vana.
✅ Vrchní část základny má tvar vany pro odvádění chladicí kapaliny a zachytávání třísek vznikajících při řezání materiálu.
✅ Pohon z motoru na řemenici pohánějící řemen se přenáší pomocí bezúdržbového šnekového převodu.
✅ Stroj je vybaven nádrží chladicí kapaliny s elektrickým čerpadlem

✅ Nový výkonnější 1,5kW, 400V třífázový motor a převodovka zajišťují vysoký výkon stroje a jeho bezproblémový provoz a chod. Díky použitému převodu lze rychlost pásu snadno měnit na ovládacím panelu.

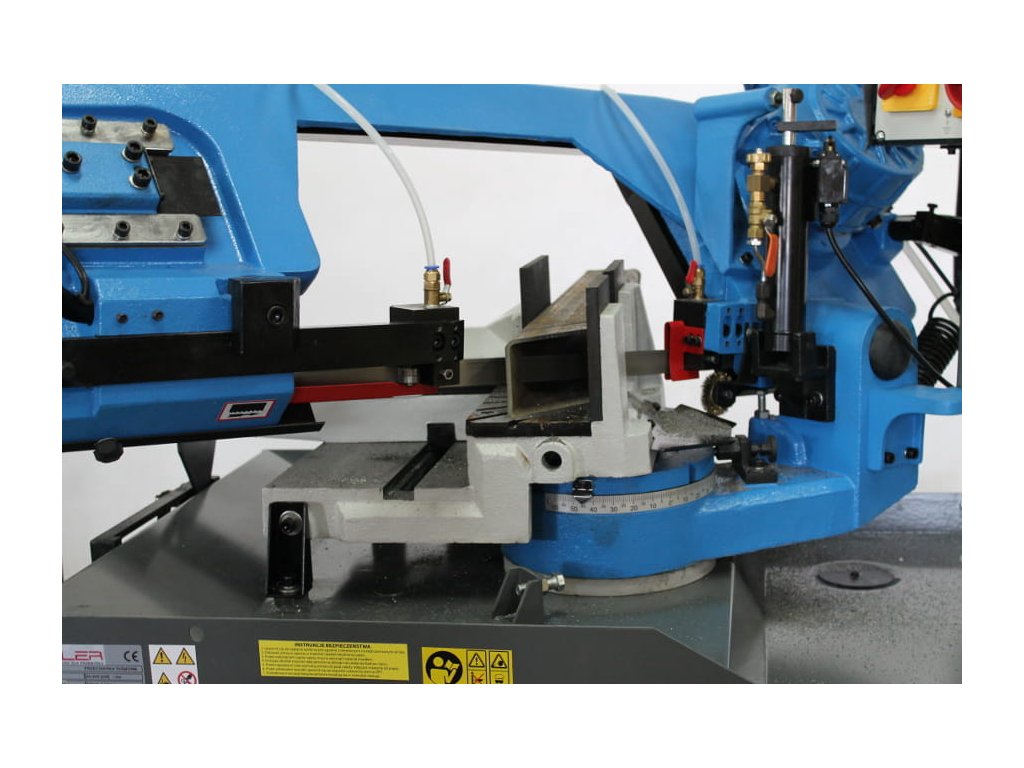

✅ Stroj je vybaven tažnou pružinou a rychlým přítlakem svěráku. Svěrák je pohyblivý, díky čemuž máme možnost úhlového řezu v opačném směru až do 45 stupňů.



✅ Ložisková vodítka zajišťují spolehlivé a rovnoměrné vedení pásky v řezaném materiálu. Kromě toho jsou vedle ložisek osazeny slinuté karbidy, které zlepšují přesnost při sériových řezech. Velkým plusem je chlazení řezacího pásu umístěného přímo na vodítku.





✅ Sada obsahuje nárazník na délku řezaného materiálu se stupnicí.









✅ Hydraulický válec s plynulým nastavením sklonu ramene usnadňuje přesnější nastavení otáček podle zpracovávaného materiálu.







✅ Kromě toho má stroj tenzometr pro měření napětí pilového kotouče. Ruční spínač nám umožňuje manuálně provádět řezy používané při neobvyklých pracích.
