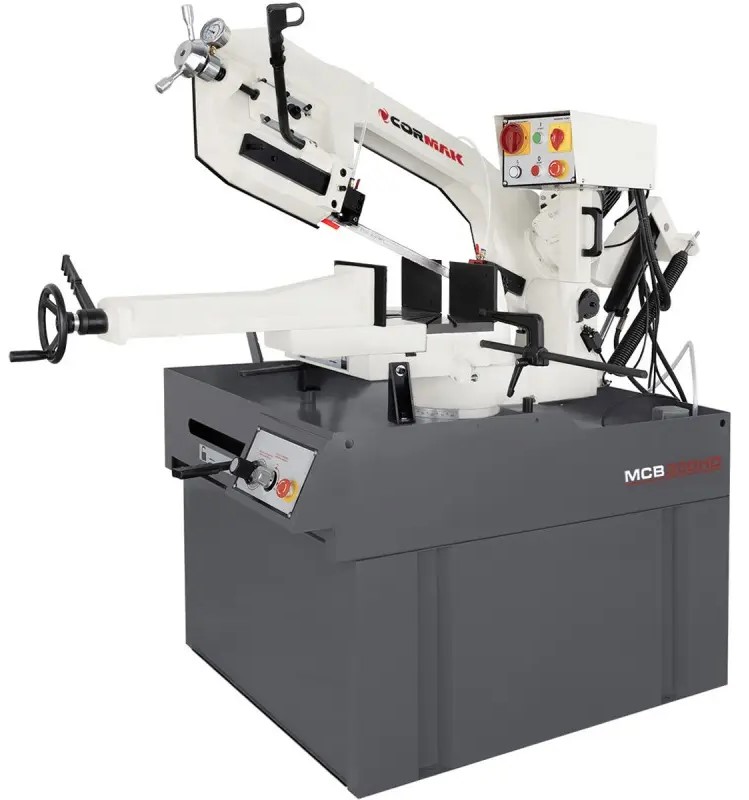

Pásová pila CORMAK MCB350HD

Detailní popis produktu

Vlastnosti stroje

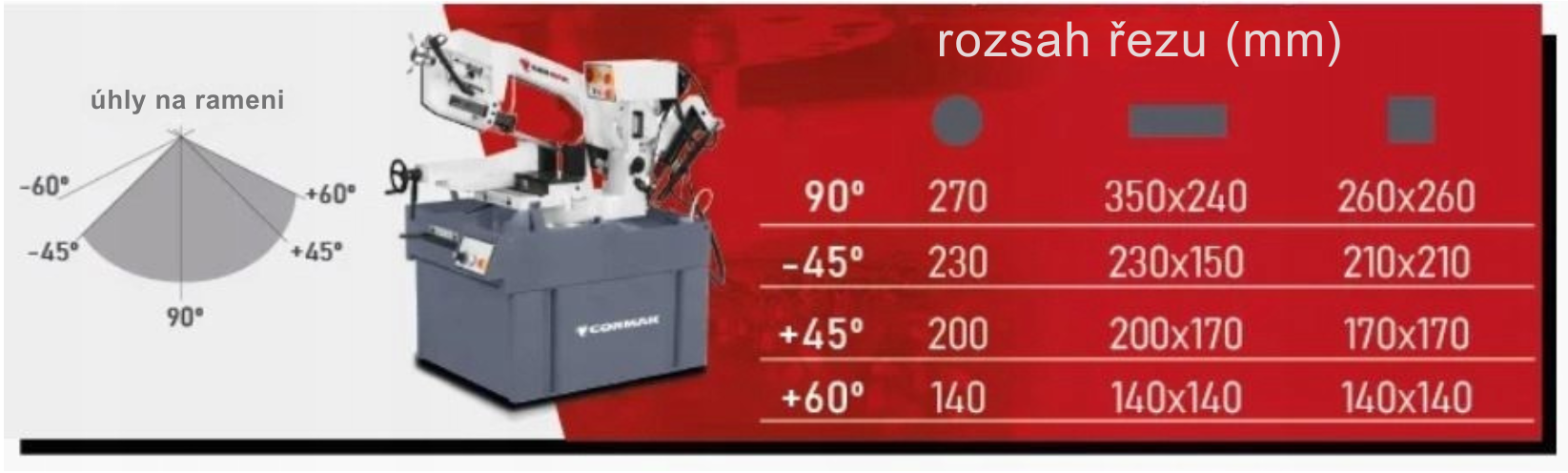

Pásová pila na kov CORMAK MCB350HD s CE umožňuje řezání v rovině kolmé na osu řezaného materiálu nebo v libovolném úhlu v rozmezí od -45 do +60 stupňů. Řezaný prvek lze podávat ručně nebo pomocí libovolného podávacího zařízení. Posuv při řezání probíhá gravitačně na principu průtoku oleje v dvoukomorovém hydraulickém válci. Obsluha spustí stroj stiskem startovacího tlačítka a nastaví rychlost řezání. Po dokončení řezu se stroj automaticky zastaví a operátor ručně zvedne rameno do výchozí polohy. Materiál se podává ručně. Tento model je použitelný na kusovou i sériovou výrobu a díky své robustní konstrukci umožňuje řezání široké škály materiálů včetně nerezové oceli, nástrojové oceli, plných materiálů a profilů.

Zařízení umožňuje úhlové řezání materiálu otáčením ramene doleva a doprava. Rameno řezačky je vyrobeno z rovnoměrné litiny s řezacím pásem širokým 27 mm použitým v této řezačce. umožňuje plný výkon viacsériových řezů profilů i plných materiálů. Svěrák je nastaven na nastavitelném lůžku a je vybaven rychloupínací svorkou. Vedení nožů jsou vybaveny deskami z tvrdého kovu - slinuté karbidy a systémem valivých ložisek. Za přesnost a rovnost řezu jsou zodpovědní karbonových UHLÍK. Rameno je vybaveno automatickým snímačem napětí čepele, je nakloněno o 25 stupňů, což zvyšuje životnost čepele. Na spodku ramene je připevněna čistící kartáč pro dokonalou čistotu a funkčnost čepele.

Stroj je poháněn šnekovým převodem naplněným převodovým olejem. Stroj má třífázový motor s dvojitým vinutím a dvěma rychlostmi řezání. Tepelná ochrana motoru. Řezačka má velmi velký pracovní rozsah pro řezání v úhlu od 45 ° doleva do 60 ° doprava. Stroj má dvě rychlosti stříhacího pásu 32 a 72 m / min. Odřezávací stroj s automatickým, plynule regulovaným gravitačním pohybem ramene dolů. Konstrukce: rameno, svěrák a otočný stůl jsou litinové. Chladicí systém s uzavřenou emulzí s distribucí kapaliny do vodících prvků čepele. Stroj je vybaven nárazníkem s pravítkem na nastavení délky řezaného materiálu.

Fréza má CLOCK TENSOMETER - snímač napětí pásu a automatický spínač v případě přetržení stříhacího pásu. V zadní části stroje se nachází válec, který podává řezaný materiál. Bezpečnost během procesu řezání zajišťuje elektrická instalace, která splňuje všechny požadavky CE. Stroj má koncový spínač, který zastaví stroj po ukončení procesu řezání, nouzový vypínač, tzv. "Bezpečnostní hřib", série mikrospínačů, které vypínají stroj, například když otevřeme kryt převodu pásu nebo kryt stříhacího pásu.

Technická data

MINIMÁLNÍ PRŮMĚR ŘEZÁNÍ - ø5 mm
MINIMÁLNÍ DÉLKA MATERIÁLU ve vidění -100 mm
VZDÁLENOST PODROBNÝ ZÁKLADY OD ZEMINY - 940 mm
ROZMĚRY ROZMĚRU PÁSU - 2 950 x 27 x 0,9 mm
CELKOVÝ VÝKON - 2,2 kW
RYCHLOST PÁSŮ - 36/72 m min-1
PRŮMĚR POHONU / KLADKY - 330 mm
ROZMĚRY - 2 000 x 1 330 x 2020 mm
HMOTNOST - 600 kg
