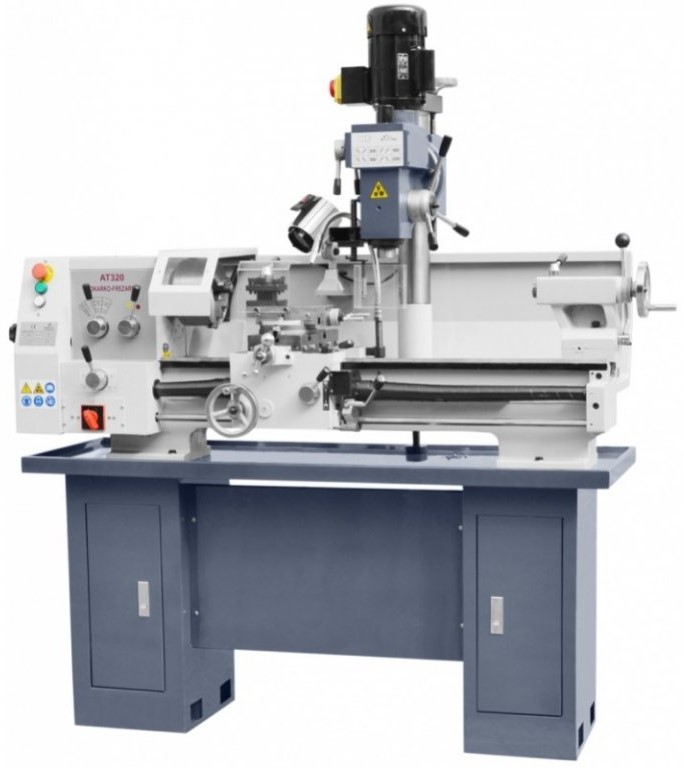

Kombinovaný soustruh s frézkou CORMAK AT320

Detailní popis produktu

✅ Soustružnický a frézovací stroj AT-320 je kombinací dvou strojů, což se promítá do snadného použití a úspory místa na pracovišti. Soustruh je vybaven 12rychlostní převodovkou s indukčním motorem 1,5kW/230V, fréza je vybavena 4rychlostní převodovkou s indukčním motorem 0,55kW/230V. Provádí soustružnické funkce: obrábění vnějších a vnitřních válcových ploch a řezání závitů na nich, řezání polotovarů. Funkce frézování: drážkování, vrtání a vystružování otvorů. Používá se v malých průmyslových podnicích, dílnách, garážích atp.

✅ Stroj má kombinovanou konstrukci, která kombinuje dvě zařízení najednou - soustruh a frézku, tedy 2 v 1. Zároveň má každé samostatný indukční motor (konstantní otáčky) - maximální točivý moment. Stroj může vyrábět díly se složitými konfiguracemi bez potřeby opětovné instalace na jiný stroj. Tento model dokáže naostřit díl a vyfrézovat v něm drážky, jakož i vrtat otvory mimo osu a pod určeným úhlem.

Technické údaje:

SOUSTRUH

• 3-čelisťové sklíčidlo: 160 mm
• Max. průměr otáčení nad lůžkem: 320 mm
• Průměr otáčení nad suportem: 190 mm
• Vzdálenost hrotů: 800 mm
• Šířka lůžka: 160 mm
• Průchod vřetene: 38 mm
• Kužel vřetene: MK5
• Otáčky vřetene: 12 rozsahů (I/II), 60-1600 ot./min.
• Rozsah otáček vřetene: I: 60, 120, 200, 350, 600, 1050 ot./min.
  II: 90, 160, 300, 500, 850, 1600 ot./min.
• Rozměry držáku soustruhu: 78 x 78 x 22 mm
• Maximální velikost nástroje: 16x16 mm
• Rozsah posuvu držáku saní: 120 (0,05) mm
• Rozsah příčného posuvu: 110 (0,05) mm
• Rozsah podélného posuvu: 570 (0,5) mm
• Počet a rozsah podélných posuvů: 0,1-1,4 mm/ot.
• Počet a rozsah příčných posuvů: 0,022-0,3 mm/ot.
• Metrický závit: (17) 0,5–4 mm
• Palcový závit: (26) 9-48 Gg/1"
• Průměr pinoly koníku: 34 mm
• Konec pinoly koníka: MK3
• Prodloužení pinoly koníku: 85 mm
• Výkon motoru S1/S6: 1,5/1,8 kW / 230 V
• Výkon čerpadla: 0,1/0,12 kW

FRÉZKA A VRTAČKA

• Maximální průměr vrtání: 20 mm
• Kužel pinoly vřetene: MT3
• Průměr pinoly vřetene: 45 mm
• Prodloužení pinoly vřetene: 60 mm
• Náklonění hlavice: -90° - +90°
• Úhel otáčení hlavice kolem sloupku: 360°
• Vzdálenost hrotu vřetene od sloupku: 170 mm
• Vzdálenost hrotu vřetene od stolu (min-max): 45 -300 mm
• Otáčky vřetene: 4 stupně, 200-2200 ot./min.
• Rozsah otáček vřetene: 200, 500, 900, 2200 ot./min.
• Výkon motoru vřetene: 0,55 kW / 230V

ROZMĚRY STROJE

• Rozměry stroje D/Š/V (se základnou): 1450 x 650 x 1890 mm
• Hmotnost stroje cca: 400 kg. (±2 %)

Hlavní výhody:

Soustruh

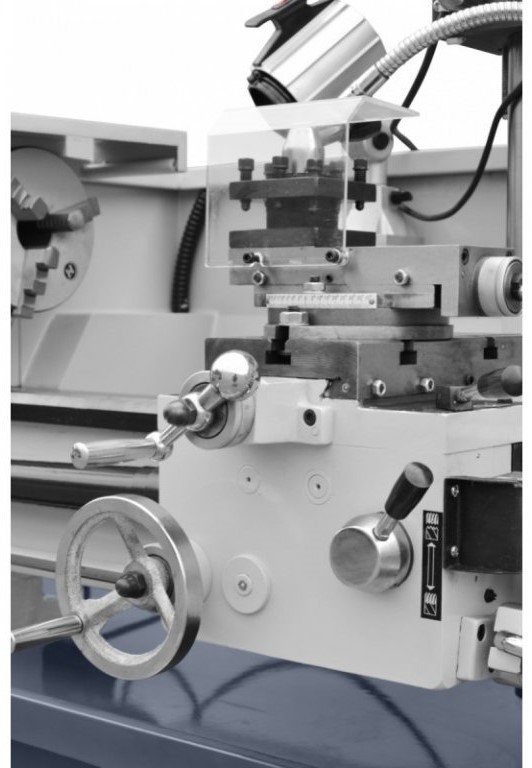

• Soustruh je vybaven rychlospínačem na suportu pro změnu směru otáčení vřetena.
• Indukční motor (konstantní otáčky) 1,5 kW/230 V hnací motor s vysokým výkonem a vysokým točivým momentem, optimálně vhodný pro zpracování oceli a neželezných materiálů.
• Chladící systém jako standard.
• Průchod vřetene 38 mm zajišťuje optimální pracovní výsledky a umožňuje obrábění hřídelí o velkém průměru.
• Lůžko s indukčním, broušeným vedením z kalené oceli. Vhodná šířka lůžka 160 mm zajišťuje stabilní a přesné pracovní podmínky.
• Kalená a broušená ozubená kola ve vřetenové převodovce.
• Vodicí šroub a vodící hřídel pro řezání závitů a automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu převodovky.
• Suport s ručními kolečky s přesnou stupnicí 0,05/0,5 mm (příčný/podélný posuv).
• Saně nářadí se stupnicí jsou otočné v rozsahu ± 45° a koník má posuvný systém ± 10 mm pro otáčení kuželů.
• Schopnost obdělávat širokou škálu závitů. Široká škála závitů: metrický (17) 0,5–4 mm, (26) 9-48 Gg/1". Pravé a levé závitování.
• Stroj je plně v souladu s požadavky směrnic EU (CE).

Frézka-vrtačka

• Frézka-vrtačka je vybavena 4-rychlostní převodovkou (200-2200 ot./min.) s indukčním motorem (konstantní otáčky) 0,55 kW/230V - zajišťuje maximální točivý moment.
• Úhel vřetene ± 90° - to umožňuje vrtání otvorů a frézování pod určitým úhlem.
• Frézovací hlavice je namontována na kulatém sloupu. To zajišťuje optimální stabilitu a přesnost, jakož i nastavení otáčení hlavice o 360 °, což zajišťuje pohodlí při zpracování materiálu.
• Maximální vzdálenost hlavice od pracovní plochy je 300 mm, což umožňuje opracování dílců různých výšek s vertikálním vřetenem.
• Hrot vřetene MK3 umožňuje použití větších nástrojů na obrábění kovů.
• Pracovní plocha má příčné a paralelní T-drážky určené k montáži příslušenství. svěrák nebo přítlačné desky.
• Před započetím frézování je třeba demontovat nástrojový sloup soustruhu a na jeho místo namontovat strojní svěrák.
